環規修正有什么作用？

這是圓這個元素做評定設置時的界面，總有小伙伴對環規修正和環規修正校準兩個功能比較好奇他們具體有什么作用。今天我們來驗證下。

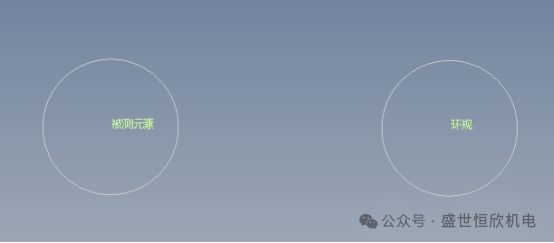

在程序中測量兩個圓

一個假定測量的是元素

另一個假定測量的是環規。

?

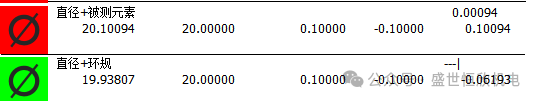

兩個的測定值如下：

用環規圓作為環規修正校準，

用被測元素作為環規修正對象。

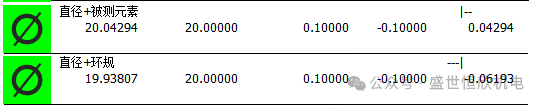

刷新后數據如下：

我們發現做環規修正校準的元素實測值無變化

而環規修正對象實測值變得更大了。

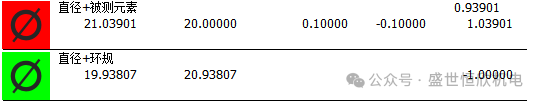

我們嘗試將環規校準的理論直徑改成20.93807再看看

我們發現被測元素的實測值會隨著環規校準的實測值和理論值之差的增加而變大，

?

總結：環規校準會把我們測量環規和環規標準理論值的差值補償?shù)奖粶y元素中。使用了環規校準的元素他們的補償值將以標準件為參考，而不是以測針半徑為參考。

?

我們需要注意的是:

1、環規校準僅僅用于高精密測量。

2、環規必須經過第三方驗證。

3、使用的環規不能和被測圓直徑差距太大。

4、使用環規需要和被測圓放在差不多等同的位置。
