對于O-INSPECT機型，除了基本配置中的接觸式XXT與光學照相機傳感器外，還允許加裝共聚焦白光探頭（Dotscan），以擴大可進行測量的工件種類范圍，同時提高測量效率。
?
當客戶需要測量如透明工件厚度等特殊尺寸時，僅使用O-INSPECT標配的照相機與接觸式探頭無法完成測量任務。
?
然而，O-INSPECT允許加裝的Dotscan探頭能夠完成該測量任務。
?
本文介紹了該探頭的拆裝方法，擴展了客戶機器的測量能力，并為客戶節省下購買新機的費用以及時間。
?
1、準備工作
首先，取出Dotscan探頭的收納箱(如圖上)。
打開收納箱后，可以在圖右上的黃色箭頭處找到專用的拆裝工具(如圖下)。
?
分別將二者命名為工具1、工具2。
?
2、硬件結構簡述
※此處拆除外罩僅做演示用途，正常流程不需要拆除！
?

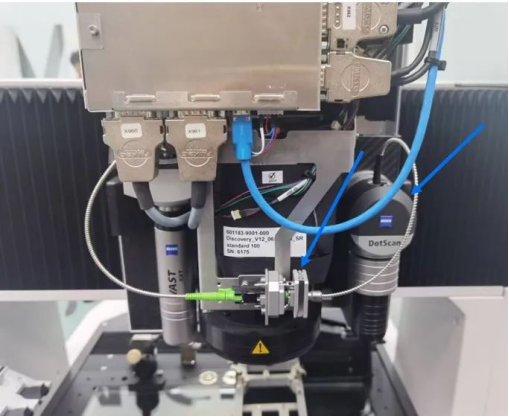

O-INSPECT的Dotscan接口位于照相機右側，同時需要光纖與機器連接。
?
3、拆卸探頭
※拆裝Dotscan前，將機器Z軸升至最高后，退出軟件并完全關閉機器！
?
拆卸Dotscan，需要先拔出光纖，再取下探頭。
?

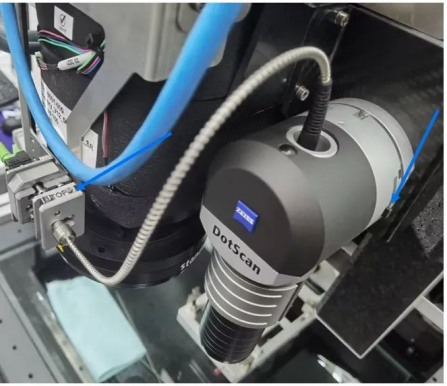

光纖的安裝有方向要求，請注意光纖接口處的TOP標識(左邊箭頭)；
Dotscan探頭除磁吸外還存在銷釘固定，需要在按下黑色按鈕(右邊箭頭)的情況下才可取下。
※注意！光纖很脆弱，請小心對待以免折斷！
?

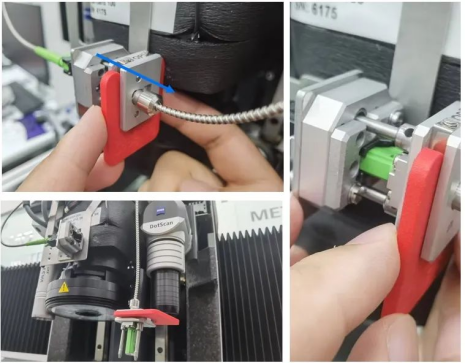

將工具2插入線纜連接處滑槽內(如圖左上)；
沿黃色箭頭方向輕柔地拔出線纜(如圖右)；
拔出后狀態如圖左下

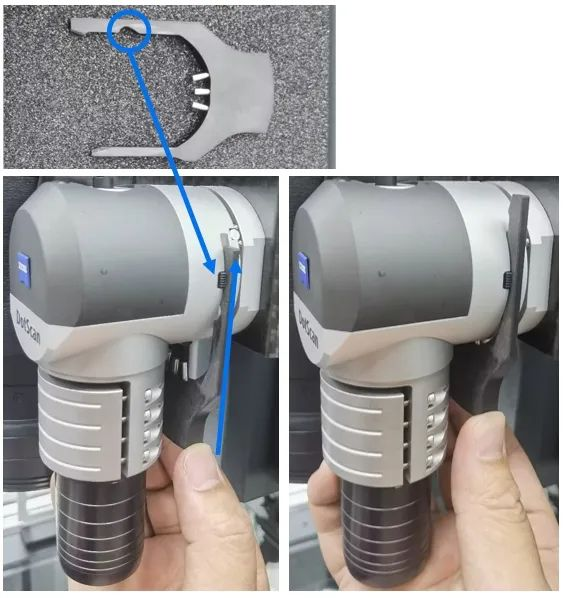

在工具1的一側支臂中部位置，存在一處缺口(藍色圓圈)；
將此缺口支臂朝向黑色按鈕(上方箭頭)，自下而上將工具1塞入Dotscan的滑槽內(下方箭頭)。
在工具1完全推入滑槽內部后，雙手扶住Dotscan(如左圖)。此時探頭的磁吸和銷釘都已解鎖，輕柔地向斜上方推動(箭頭)，探頭即被取下。
?
4、安置探頭
※注意！光纖很脆弱，請小心對待以免折斷！
?
取下Dotscan后，應盡快將其放入收納箱中，避免碰撞和灰塵臟污對探頭造成傷害。

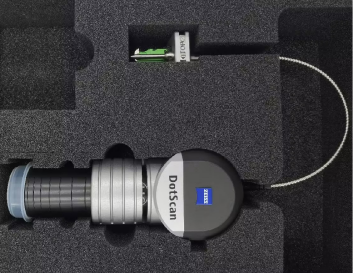

安置探頭時，先裝好鏡頭蓋，再按圖中姿態輕柔地放入箱中(注意接口處的TOP標識)。
隨后將收納箱關閉，并置于陰涼干燥處妥善保存。
?
5、安裝探頭
安裝Dotscan探頭的方式與拆卸流程完全相同，僅順序相反。
?
6、軟件配置
初次加裝Dotscan探頭時，需要對軟件進行配置：
打開系統-設置-CMM-探頭-ZEISS固定安裝探頭，若Dotscan前未顯示被勾選，點擊該選項，隨后點擊應用以使變更生效。
當Dotscan探頭安裝成功后，在手動更換探針頁面的傳感器類型中將新增Dotscan選項。
?
此時，您可以開始使用Dotscan探頭了！
