CONTURA——來自蔡司的靈活、可靠和優秀的品質保證測量平臺。最新一代測量機精度更高，可兼容多種光學式探頭，從而實現更廣的測量范圍。優異的測量技術、蔡司CALYPSO測量軟件以及高度優化的通用測量程序令CONTURA成為同類測量機中的標桿之作。

探頭類型

CONTURA可配備固定型被動式探頭、靈活的蔡司RDS關節式探頭座或主動式掃描測針。各類探頭均具有掃描功能。主動式探頭采用蔡司navigator技術——高速測量唾手可得。

穩定的測量結果

根據配置不同，CONTURA采用工業陶瓷或CARAT導軌，具有優異的剛性 、較低的熱膨脹性和輕盈的機身重量。三軸均采用四面環抱氣浮軸承，可在高速運行和加速的條件下保持穩定性。懸浮安裝在CONTURA導軌上的玻璃陶瓷光柵尺具有零膨脹特性，因此無需安裝溫度傳感器或進行誤差補償。高等級的防護特性使得該機器可以在生產車間使用。

計算機輔助精度修正（CAA)

動態形變的橋架直接影響測量精度，尤其是在掃描測量時更是如此。CONTURA可計算這一動態效應所需的補償值。因此在高速測量環境下亦可保證測量精度。

控制簡便

用戶無需計算機，只需借助界面友好的控制面板即可對系統進行控制。通過先進的搖桿可對所有軸的運動進行更為便捷與精準的控制。可在CNC模式下對速度進行調節

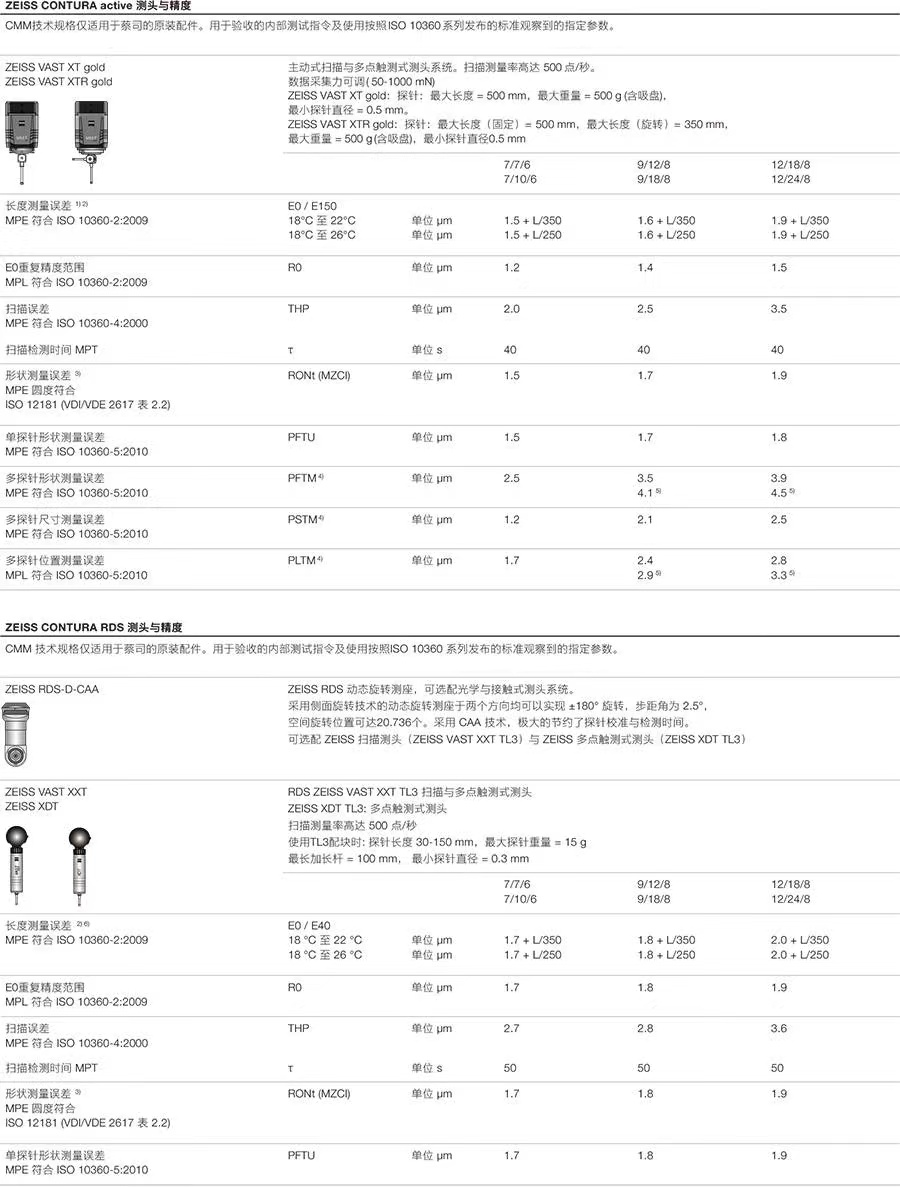

1）ZEISS VAST XT gold:驗收測試時探針長度60 mm,探針直徑8 mm，并亦適用于其它探針(φ3x33 mm,φ5x50mm,φ8x114 mm和φ12x92 mm已經過測試)

2）測量長度L單位為mm。測量時RDS角度位置A=0°,B=0°

3）圓度測量中掃描速度為5 mm/s,濾波為50 UPR

4）測量位置在校準位置附近，以記錄測頭性能

5）適用于ZEISS VAST XTR gold

6）ZEISS VAST XXT:驗收測試仲用TL3測頭模塊。使用直徑D=3mm長度L=50mm探針精度指標E40僅使用于RDS旅轉測頭系統。
